Nola ulertu ponpa ereduen kodeak? DG, D, CQ eta beste ponpa zentrifugo batzuen serieen gida

Ponpa industrialak hautatzerakoan, ingeniariek eta erosketa-taldeek sarritan aurkitzen dituzte eredu-kodeak, hala nola DG, D, CQ, CD eta beste letra-konbinazio batzuk.

Erosle askorentzat, letra hauek produktuen izen soilen itxura izan dezakete. Hala ere, ponpa-modelo-kodeek normalean produktu-serieari, egitura-diseinuari edo aplikazio-kategoriari buruzko informazio erabilgarria izan ohi dute.

Hala ere, puntu garrantzitsu bat kontuan izan behar da: ez dago ponpa-ereduen letren izendapen estandar unibertsala. Fabrikatzaile ezberdinek beren produktu-serieak modu ezberdinean defini ditzakete. Beraz, ponpa-kode baten esanahi zehatza fabrikatzailearen dokumentu teknikoen bidez baieztatu behar da beti.

Artikulu honek DG serieko etapa anitzeko ponpa zentrifugo horizontala hartzen du adibide gisa ponpa-ereduen kodeak orokorrean nola ulertzen diren eta ponpa-serie desberdinak nola bereiz daitezkeen azaltzeko.

Zer esan nahi dute ponpa-ereduetako letrek?

Ponpa industrialaren modeloak letraz, zenbakiz eta ikurrez osatuta egon ohi dira. Letrek normalean ponparen seriea edo egitura-kategoria adierazten dute, eta zenbakiek diseinu-parametroekin lotutako informazioa ematen dute.

Adibidez:

DG seriea etapa anitzeko ponpa zentrifugo horizontala

Eredu honetan:

• DG ponpa seriea adierazten du
• Ondorengo zenbakiek, fabrikatzailearen izendapen-arauen arabera, diseinu-parametroak irudika ditzakete, hala nola fluxua, burua edo etapa kopurua.

Hala ere, esanahi zehatza fabrikatzaileen artean aldatzen da. Erosleek ez lukete ponpa bat ereduaren izenaren letren arabera soilik epaitu behar. Produktuaren zehaztapen osoak eta dokumentu teknikoak ponpa hautatzeko oinarria dira oraindik.

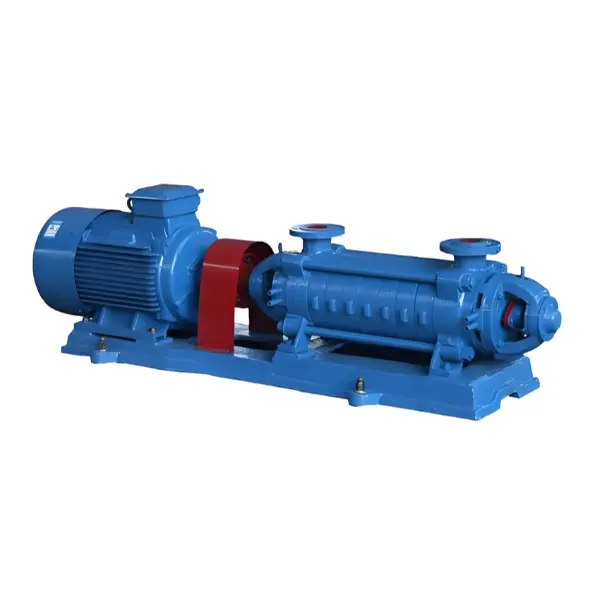

Zer esan nahi du "DG" DG serieko ponpan?

DG serie horizontala etapa anitzeko ponpa zentrifugo industrial mota bat da, xurgapen bakarreko eta etapa anitzeko egitura horizontala duena.

DG serieko ponpak, oro har, egitura-ezaugarri hauek ditu:

• Instalazio horizontalaren diseinua
• Xurgatze bakarreko egitura
• Etapa anitzeko bultzadorearen antolamendua
• Sekzioko ponparen gorputzaren diseinua
• Errotorearen osagaiak bultzatzaileak eta oreka-diskoa barne

DG serieko ponpa partikula solidorik ez duten eta propietate korrosiborik ez duten likidoak transferitzeko diseinatuta dago.

Produktuaren zehaztapenen arabera, likidoaren tenperatura-tartea aplikagarria hau da:

-20°C eta 105°C artean

Sarrerako presioa izan behar da:

0,6 MPa baino gutxiago

Nola ulertu ponpa ereduetako zenbakiak?

Letrez gain, ponpa ereduetako zenbakiek ere informazio garrantzitsua ematen dute.

Esate baterako, etapa anitzeko ponpa zentrifugo modelo batzuek formatuak erabil ditzakete:

DG46-50×6

Izen-formatu mota honetan:

• DG - ponpa seriea
• 46 — normalean fluxu-adierazpenarekin lotuta
• 50 - normalean fase bakarreko buru-adierazpenarekin lotuta
• 6 - ponpa-etapa kopurua

Hala ere, fabrikatzaile ezberdinek izendatzeko metodo desberdinak erabil ditzakete.

Ponpa bat hautatzeko orduan, modelo-zenbakia egiaztatu behar da hauekin batera:

• Fluxu-eskakizunak
• Buruaren eskakizunak
• Likidoaren ezaugarriak
• Funtzionamendu-tenperatura
• Instalazio baldintzak

Zergatik daude ponpa-serie desberdinak?

Industria-aplikazioek funtzionamendu-eskakizun desberdinak dituzte. Fabrikatzaileek normalean ponpa-serie desberdinak garatzen dituzte ponpa-egituran, diseinu hidraulikoan, zigilatzeko metodoetan eta aplikazio-baldintzetan oinarrituta.

Ponpa Egitura

Serie ezberdinek egitura desberdinak izan ditzakete, hala nola:

• Diseinu horizontala edo bertikala
• Etapa bakarreko edo etapa anitzeko egitura
• Xurgatzeko antolamendu desberdinak

Diseinu bakoitza aplikazio-baldintza zehatzetarako garatzen da.

Diseinu Hidraulikoa

Ponpa baten barne diseinu hidraulikoak energia likidoa nola transferitzen den eragiten du.

Etapa anitzeko ponpa zentrifugo batek errotorean antolatutako bulkagailu anitz erabiltzen ditu, eta etapa bakarreko ponpa batek, berriz, bultzatzaile bat erabiltzen du. Egitura-diferentziak ponpa sistema zehatz baterako nola hautatzen den eragiten du.

Ardatz zigilatzeko diseinua

Ponpa-serieak zigilatzeko antolamenduetan ere desberdinak izan daitezke.

• Zigilu mekanikoa
• Enbalatzeko zigilua

Zigilatzeko egitura egokia ponparen diseinuaren eta funtzionamendu-baldintzen araberakoa da.

Zein da DG eta D serieko ponpen arteko aldea?

Ohiko ponpen sailkapen askotan, D eta DG serieko ponpak etapa anitzeko ponpa zentrifugo horizontalen egiturarekin lotuta daude.

Hala ere, D eta DG arteko diferentzia zehatza fabrikatzailearen produktuen sailkapenaren araberakoa da.

Ez da zehatza DG beti D baino hobea dela edo D eta DG ponpa mota guztiz desberdinak direla pentsatzea.

Zer esan nahi du CQ-k ponpa-ereduetan?

DG serieko ponpak ez bezala, CQ ez da ponpa fabrikatzaile guztiek erabiltzen duten laburdura unibertsala.

Enpresa ezberdinek CQ erabil dezakete produktu-serie kode gisa ponpa diseinu desberdinetarako.

CQ serieko ponpa bat egiaztatzean, erosleek honako hau baieztatu beharko lukete:

• Fabrikatzaileen katalogoa
• Produktuaren zehaztapenak
• Marrazki teknikoak
• Produktuen deskribapenak

Interpretazio zuzena fabrikatzailearen sailkapen sistemaren araberakoa da.

Nola identifikatu azkar ponpa-serie egokia?

Berretsi ponpaketa-medioa

Lehenengo egiaztapena:

• Zein likido transferituko da?
• Partikula solidoak ditu?
• Korrosiboa al da?

Adibidez, DG Series ponpa partikula solido edo propietate korrosiborik gabeko likidoetarako diseinatuta dago.

Egiaztatu funtzionamendu-baldintzak

Baldintza garrantzitsuak honako hauek dira:

• Likidoaren tenperatura
• Sarrerako presioa
• Sistemaren eskakizunak

Ponparen egitura ulertzea

Ponpa bat aukeratu aurretik, baieztatu:

• Etapa bakarreko edo etapa anitzeko diseinua
• Egitura horizontala edo bertikala
• Xurgatze mota

Berrikusi informazio tekniko osoa

Ponparen modeloaren izena lehen urratsa baino ez da. Aukeraketa profesionalak produktuaren zehaztapenak, marrazki teknikoak, funtzionamendu-eskakizunak eta fabrikatzaileen gomendioak ere kontuan izan behar ditu.

Zergatik ulertu behar dituzte erosleek ponpa ereduen kodeak?

Hornitzaileekin komunikazio hobea

Ponpa serieen oinarrizko esanahia ezagutzeak erosleei beren eskakizunak argiago deskribatzen laguntzen die.

Saihestu hautaketa okerra

Ponpen sailkapenak ulertzeak ponpa bat aukeratzeko arriskua murrizten du itxuraren edo prezioaren arabera soilik.

Produktuen konparaketa errazagoa

Erosleek ponpa-familia desberdinak modu eraginkorragoan aldera ditzakete haien egitura-desberdintasunak ulertuta.

Ponpa-ereduen kodeak DG, D eta CQ bezalako ponpa-serie edo diseinu-kategoria desberdinak identifikatzeko erabiltzen dira.

DG Series Horizontaleko etapa anitzeko ponpa zentrifugoak ponpa-diseinua adierazten du, xurgapen bakarreko eta etapa anitzeko egitura horizontala duen likido garbi egokiak eragiteko baldintza zehatzetan transferitzeko.

Hala ere, ponpa-hizkiak bakarrik ezin du zehaztu produktu bat aplikazio zehatz baterako egokia den ala ez.

Hautaketa-metodo zuzena funtzionamendu-baldintza osoa ebaluatzea da, ponpatutako ertainaren, tenperatura, presio-baldintzak, instalazio-baldintzak eta fabrikatzaileak emandako zehaztapen teknikoak barne.
