Produktuaren Deskribapena

Ekoizpen teknologiaren inoiz eboluzionatzen duen paisaian, aurretik egoteak punta-puntako ekipamendua behar du. Berunen ekoizpen lineako ekipamendu berria errendimendu, fidagarritasun eta eraginkortasun estandar altuenak asetzeko diseinatuta dago. Sistema aurreratu hau berun gorria ekoizteko egokitzen da, industria aplikazio ugaritan osagai kritikoa. Jarraian, punta-puntako ekipamendu honen funtsezko ezaugarrien eta zehaztapenen ikuspegi zehatza eskaintzen dugu.

Berunen ekoizpen lerro gorriak prozesu eleberri bat erabiltzen du Barton labe batean, granulazioan eta oxidazio sakon batean eta hozte sakon batean hozte sakona. Ohe hunkigarria eta hozte prozesu azkarra erabilita, partikula solidoak etengabe mugitzen dira egoera trinko batean, talka eta marruskadura bizia ekiditeko, haustura oso baxua da. Oheko erreaktore mugigarriek inertzia termiko altua eta tenperatura gutxieneko gorabeherak ditu, erreakzioaren tenperatura baldintzak guztiz topatzea. Ohean dagoen materialaren egoitza denbora luzea eta uniformea da, erreakzio denbora luzea ziurtatuz. Materialaren eta flue beroaren gasaren arteko bero trukeak ihesaren tenperatura kontrolatzen du, bero energia modu eraginkorrean erabilita eta sistema sinplea mantentzea. Ohearen barruan, materiala pixkanaka tenperatura baxutik tenperatura altuarekin mugitzen da eta gero tenperatura baxura itzultzen da, berun lurrunaren sorrera ezabatzeko. Labe elektrikoaren metodoarekin alderatuta, prozesu honek energiaren% 30 baino ez du kontsumitzen eta jatorrizko prozesuaren% 20 baino ez du kostatzen.

Berunen eraldaketa:

(1) 1. zenbakiaren urtzea. Lehenengoak. Langileek 1. zenbakia jorratzen dute berun elikatzeko makinan eta urtze-mesedetan murgiltzeko (prozesu hau elikatzeko zikloa 10-12 minutu da eta 52 kg elikatzen dira aldi bakoitzean). Lead urtzeko labeak 480 ℃ inguru berotzen dira (berun urtze prozesua elektrikoki berotzen da). Berun elektrolitikoa likidoan urtzen da eta hautsa hodien bidez labeak egiten ditu. Lead urtzeko prozesua erabat zigilatu da, ez da berunaren kea sortzen, material guztiak transferitzen dira, eta ez da berunezko zeparik sortzen.

(2) Liquid Lead Powdering eta Dust Collector bilduma Berunezko hautsa berunezko bateria plakak fabrikatzeko material aktiboa da. Metalezko material hautsa da, gainazalean PBO geruza batekin. Gune hutsak eratzen du oxidazio termiko espezifikoaren bidez. Berunezko urtze-labearen labe likidoa labean sartzen da, non abiadura handian piztu eta biratzen den indar zentrifugo baten bidez, gutxi gorabehera 450-480 ºC-ko tenperatura mantenduz. Presio negatiboaren azpian, kanpoko airea labean sartzen da. Aktorearen biraketa beruna eta airea elkarren artean harremanetan jartzen dela ziurtatzen du, nahi duzun oxidazio titulua duen berun hautsa sortuz. Berun likidoaren gainazalean beruna oxidoa da, substantzia hautsa, erraz flotatzen duen grabitate espezifiko txikia duena (eta berun kopuru txikia dauka). Hasieran oxidatutako berun hautsa, eta, ondoren, nahasketa auger baten bidez garraiatzen da, bigarren mailako zikloi bereizgailuaren eta poltsa iragazkiaren azpian, non pelletizatu eta gero oxidazio labeetara bidali da. Ekoizpen-lerro honek zirriborro zaletua du zikloia eta poltsa iragazki unitatean. Lider hautsa makina, hauts-biltzailea eta oxidazio labeak presio negatiboan funtzionatzen dute. Prozesu honek berunezko kea sortzen du, zikloi bereizgailua eta poltsa iragazkiak harrapatzen dituena eta biltegiratze silo batera eramaten da hasieran oxidatutako berun hautsarekin batera.

Berunen ekoizpen gorriaren prozesuaren funtsezko parametroak:

1) Labearen tenperatura desegiteko beruna 530 ºC-tan ezartzen da ekoizpen normalean zehar.

2) Labearen tenperatura pulverizatzea 430-540 ºC artean kontrolatzen da, korrontea 19-30A artean kontrolatzen da eta induzitutako zirriborroa 9-14a artean kontrolatzen da. Tenperatura eta motelak, horren arabera egokitu beharko lirateke benetako baldintzetan oinarrituta. Pulverizing Labea Purpatu hautsaren% 10% azpitik kontrolatu behar da.

3) Danbor granulatzaileak gutxienez 20 minutuz funtzionatu beharko luke, eta partikularen tamaina 12-18 sareen artean kontrolatu behar da. Huarong Makineria Co., Ltd.

Huarong Makineria Co., Ltd., Jiangyin, Jiangsu Probintzia, Jingjiang Industrialdea

4) Itxitako oheko oxidazio labearen ekoizpen normalean zehar, errekuntzako ganbera tenperatura 600-950 ºC artean kontrolatzen da gas naturaletarako labeetarako eta 400-750 ºC-ko labe elektrikoetarako. Oheko mugitzen diren goiko, erdiko, baxuago eta beheko ataleko tenperaturak honela kontrolatzen dira:

Goiko atala Gas sarrerako tenperatura: 360-530 ° C, goiko atala oxidazio tenperatura: 420-530 ° C; Erdiko sekzioa Gas sarrerako tenperatura: 360-530 ° C, atal ertaineko oxidazioaren tenperatura: 400-500 ° C; Beheko sekzioko gasaren sarrerako tenperatura: 400-530 ° C, beheko atala oxidazio tenperatura: 400-500 ° C; Beheko beheko atala Irristaren gasaren tenperatura: 340-510 ° C, beheko beheko atala oxidazio tenperatura: 340-510 ° C. Atal bakoitzaren tenperaturak oxidazio tenperaturan oinarritzen dira batez ere. Amaitutako produktuen isurketa-tasa 3,4 kg / m-tan kontrolatzen da.

Ekoizpen prozesua honela deskribatzen da: 1. zenbakia elektrolitikoko gerrikoan eskuz kokatzen da eta berun urtze-labe batean urtzen da (prozesu hau eten egiten da, 10-12 minutu eta 52 kg-ko jario zikloa karga bakoitzeko). Urtzeko labea gutxi gorabehera 480 ºC-ra berotzen da (berokuntza elektrikoa berogailuaren urtze prozesuan erabiltzen da). Berun elektrolitikoa egoera likido batean urtzen da (berunaren zepak arrastoa sortzen da) eta ondoren hoditeria zigilatua igarotzen da ondorengo Barton pulverizing labeetara. Berun urtzeko prozesua erabat itxita dago, eta ez du berunezko kea edo hautsa sortuz. Material guztiak erabat transferitzen dira. Arrabola granulatzaile bat gehitzen da labe pulverizizatuaren ondoren. Berun hautsa granulora sartzen den heinean, ur neutral kopuru txikia automatikoki gehitzen da, ondorengo sinterizazio eta oxidazio prozesuetarako aglutinatzaile gisa zerbitzatzeko, oxidazio labeetan presio negatiboa mantenduz. Giro-tenperaturan, pulverizing prozesuak sortutako berunezko material nagusia granuladoretik etengabe deskargatzen da eta automatikoki sintering eta oxidazio labeetara elikatzen da. Danbor-granulatzailea erabat zigilatu eta elikadura automatikoa (ur gehigarria) gailua du. Gas-biltzaile bat goian instalatzen da. Sortutako hauts-agortzea poltsa iragazki batean biltzen eta tratatzen da. Atxikitako berun hautsa pulverizatzeko prozesura itzultzen da, eta ihes-gasa ur-sprayarekin tratatzen da ihes pila baten bidez deskargatu aurretik. Pulverizing labeak, oxidazio labeak, Crusher eta ontziratze atalek sortutako ihes-gasa poltsekin tratatzen da. Mantendu berun hautsa danbor granulazio atalean pasatzen da, eraginkortasun handiko hauts-biltzaile batean tratatua eta labe pulverizatzaileari itzuli zitzaion. Agortzeko gasa ur-spray sistemara sartzen da. Poltsa iragazkian tratatutako berunezko keinu hautsa, labe eta pulverizatzeko labe eta ontziratze atalera itzuliko da eta ihes-gasa uretako spray sistemara sartzen da.

1. Barton Fresatzeko atala

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
1	Berun gurdia konbinazio handia / txikia	4	Q235 markoa, 10 # kanal altzairua, Plaka laua 10mm	Huarong	NSK errodamenduak (6206/6207), Motor unibertsala (bigarren mailako energia eraginkortasuna), Guomao Reducer (BWD1-59-y0.75-cz) (BWD31-731-y0.75-cz)	2200 * 1000 * 1400	0,8t / multzoa	0,75kw / unitate
2	Lead urtzeko labeak	4	Labea Core 310S altzairu herdoilgaitza, Lodiera 12mm, Shell 3mm, Labearen zorroa 12mmq235, Berokuntza Tube 310Sφ16mm * 1,5mm, Isolamendu geruza 300mm	Huarong	Barneko berogailua eta kanpoko berogailua, Ekipamenduen diseinuaren tenperatura 0-550 ℃ da, tenperatura sentsorearekin hornituta	1300 * 1100 * 1650	1.5T / Ezarri	Kanpoko18kw / unitatea Barne 24kw / unitatea
3	Busφ1380	4	310S altzairu herdoilgaitza, Barrelφ12mm 304 altzairu herdoilgaitza, Behekoa80mm, Kanpoko maskorra Q235 3mm, Isolamendu geruza 80mm, ardatz nagusia110mm	Huarong	310S altzairu herdoilgaitza (1180 ºC-ko tenperatura jasaten du), Motor unibertsala (energia eraginkortasun maila 2), NSK errodamenduak, ekipamenduak diseinatzeko tenperatura 0-600 ºC-ko bitartekoa da, tenperatura sentsorearekin hornituta, 210 rpm-ko abiadura	2700 * 1800 * 2550	3.0T / Ezarri	30kw / unitate
4	Kontrol armairua	4	1,5mm kutxa gorputzarentzat eta 2.0mm atearen panelerako	Shanghai Haofuman	PLC eta ukipen-pantaila	800 * 800 * 2000	0,2 / unitate

2. Granulazio atala

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
1	artartero	4	Makina abiadura 3900r / min, Artezteko finitatea 320 sare, Irteera 480kg / h, Airearen bolumena outlet 2170m³ / h (kargatu gabe), Airearen abiadura 35m / s outlet-en (karga ez)	Changzhou Wuhan Airlines	Markoa, estalkia, konpentsatzailea, Shock xurgatzailea, V-beltc4064	1100 * 580 * 840	1.5T / Ezarri	30kw / unitate
2	30kw motor	4	Bigarren mailako energia eraginkortasuna	mundu mailako	Txirrika
3	Granulazio makina	4	Barrel Sus304 (6mm), 16 markoa #	Huarong	Hauts ganbera (1,5 mm) hornituta, Guomao Reducer (Czq350-8-11), Huanqiu motorra (bigarren mailako energia eraginkortasuna)	2800 * 1250 * 2000	1.4t / unitatea	7,5kw / unitatea
4	igogailu	1		Yangzhou plastikozko mirariak	Karbono altzairua, Kate-metalezko ontzia (altzairu herdoilgaitza)	1000 * 500 * 6000	2.5T / Ezarri	3kw / unitate
5	Skirtconveyor	2	Luzera: 9500mm, Zabalera (garraiatzeko azalera) 400mm, abiadura 10m / min	Yangzhou plastikozko mirariak	Karbono altzairua, PVC gona ertza, erabat itxita bi hopperekin eta hartzailearengandik jasota, 40T / eguneko irteera	9500 * 400 * 500	1.5T / unitatea	3kw / unitate
6	Kontrol kutxa (ukipen-pantailarekin)	2		Shanghai Haofuman		430 * 1000 * 1000	0,1t / unitatea
7	Biltegiratze depositua	1	Sus304 (3mm), 1.8m³ bolumena	Huarong		Φ1200 * 7000	2T / unitatea

3. Hauts kentzeko atala

Serie zenbakia

Gailuaren izena

Unitate kopurua

Gailuaren parametroak

Fabrikatzaile

Ohar

Neurriak

pisu

botere

1

72 poltsa pultsu hauts biltzailea

10

Filtrazio eremua 54㎡,

hautsaren kontzentrazioa <15g / m³,

Eraginkortasuna% 99,5, laukia Q235 (3mm)

Huarong

Pultsu poltsa barne,

kontrolatzailea,

Olio-uraren bereizgailua,

Motor unibertsala (energia eraginkortasun maila 2),

NSK Bearing (FC207),

Guomao Reducer (BWD2-43-Y1.5-2P)

2500 * 1500 * 3900

2.5T / unitatea

1,5kw / unitate

2

11kw fan

6

Etxebizitza Q235 (4mm)

Nantong Gaonan

Inportazioa eta esportazioa barne,

Motor globala (bigarren mailako energia eraginkortasuna)

1000 * 800 * 1500

0,4t / unitatea

11kw / unitate

4. Emanaldiaren atala

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
1	Bahe hexagonala	2	Etxebizitza Q235 (3mm), Screen susmentua (10 Mesh, 18 MESH)	Huarong	Nsk6312, makina oinak 120 * 60 * 3 metro karratu, Huanqiu motorra (bigarren mailako energia eraginkortasuna), Guomao Reducer (BWD1-59-y1.5-2p)	3000 * 120 0 * 3000	1.5T / Ezarri	1,5kw / unitate
2	Harritako	2	Etxebizitza Q235 (12mm), Screen Sus304 (12 sare)	Huarong	Guomao Reducer (BWD3-43-y2.2-2-2p), Huanqiu motorra (bigarren mailako energia eraginkortasuna)	1000 * 300 * 400	0,3t / unitatea	2.2KW / Unitatea
3	Hopaldi	20	Zilindroaren Q235 (3mm), Makina Foot L5 #, 0,15㎡ liburukia	Huarong		Q159 * 5000	1.1T / unitatea
4	Kontrol kutxa	2		Shanghai Haofuman	PLC eta ukipen-pantaila	430 * 1000 * 1000	0.1 / unitate
5	Garraiatzea	6	Shell materiala sus 304, φ133 * 4.5	Huarong	Guomao Reducer (BWD2-43-y1.5-2p), Huanqiu motorra (bigarren mailako energia eraginkortasuna), Nskfc207	Φ159 * 4000	0,8t / multzoa	1,5kw / unitate

5. Sintering Atala

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
1	Ohe mugitzen binterizatzea	6	Zilindroaren gorputza650mm, Materiala susmy304 (6mm), Oxidazioaren luzera 8m, Tenperatura sentsorea 17 puntu kontrolatzea	Huarong	Hodien, gasaren balbula barne, Konpentsazioa, tximeleta balbula	1200 * 7500	2.5T / Ezarri
2	Beira rotorflowmeter	6	gas	Dongtai instrumentu fabrika		1500 * 500 * 1500	0,3t / unitatea
3	Produktu erdi bukatua silo	6	Barrel Q235 (3mm)	Huarong		Φ800 * 1200	0,3t / unitatea
4	Erregai LabeakElectrice	6	Shell sus310s (6mm), Berokuntza Tube sus310s, φ12.5 * 1.5	Huarong		Φ400 * 2500	0,8t / multzoa	80kw / unitate
5	72 poltsa pultsu hauts biltzailea	6	Filtrazio eremua 54㎡, hautsaren kontzentrazioa <15g / m³, Eraginkortasuna% 99,5, Kutxa Q235 (3mm)	Huarong	Pultsu poltsa, kontroladorea, Olio-uraren bereizgailua, Motor unibertsala (energia eraginkortasun maila 2), NSK Bearing (FC207), Guomao Reducer (BWD2-43-Y1.5-2P)	2500 * 1500 * 3900	2.5T / unitatea	1,5kw / unitate

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
6	11kwnan	6	Etxebizitza Q235 (4mm)	Nantong Gaonan	Inportazioa eta esportazioa barne, Motor globala (bigarren mailako energia eraginkortasuna)	1000 * 800 * 1500	0,4t / unitatea	11kw / unitate
7	L51 sustraiak suflante	6	Abiadura 980r / min, sarrerako fluxua 13,6 m³ / min, 380v111111111111111 etapa hornituta	Shandong Ruibo	Sarrerako eta irteerako mufflers eta oinarria barne	10000 * 800 * 1000	1T / unitatea	15kw / unitate
8	Ohe hozteko	6	Barrel Q235 (6mm)	Huarong		800 * 500 * 1000	0,3t / unitatea
9	Produktu bukatua silo, bibrazio makina	6	Barrel Q235 (6mm)	Huarong		400 * 400 * 500	0,1t / unitatea
10	Kontrol-armairua (PLC, ukipen pantaila)	3		Shanghai Haofuman		450 * 800 * 1850	0,25 / unitatea

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
11	Espiral auger	6	Etxebizitza Q235, Φ89 * 4.5	Huarong	Guomao Reducer (BWD1-43-Y0.75-2P), Huanqiu motorra (bigarren mailako energia eraginkortasuna)	800 * 800 * 1600	0,3t / unitatea	0,75kw / unitate
12	Jesuin	2	Etxebizitza Q235, Φ219 * 6 * 15000	Huarong	Guomao Reducer (BWD3-43-y2.2-2-2p), Huanqiu motorra (bigarren mailako energia eraginkortasuna)	400 * 400 * 15000	0,8t / multzoa	2.2KW / Unitatea
13	Biltegiratze kutxa	1	Etxebizitza Q235 (6mm)	Huarong			1T / unitatea
14	Ordenagailuak eta monitoreak	1		marka

6. Ihes emisioen hautsa biltzeko atala

Serie zenbakia	Gailuaren izena	Unitate kopurua	Ohar	Neurriak	pisu
1	Preteatment gela	1
2	Q = 75000m3 / h	1	Presio diferentzialaren pantaila eta garbiketa programa kontrolatzailearekin
3	Hepa iragazkia	27
4	Induzitutako zirriborroa	1	Q = 75000m3 / h, P = 3800PA maiztasun aldakorreko motorra, K = 110-132kw
5	Proba plataforma	1
6	Ihes hodia eta ondo markoa	1	φ1450 * 4mm H = 18m
7	Kontrol sistema elektronikoa	1	Delta bihurgailua

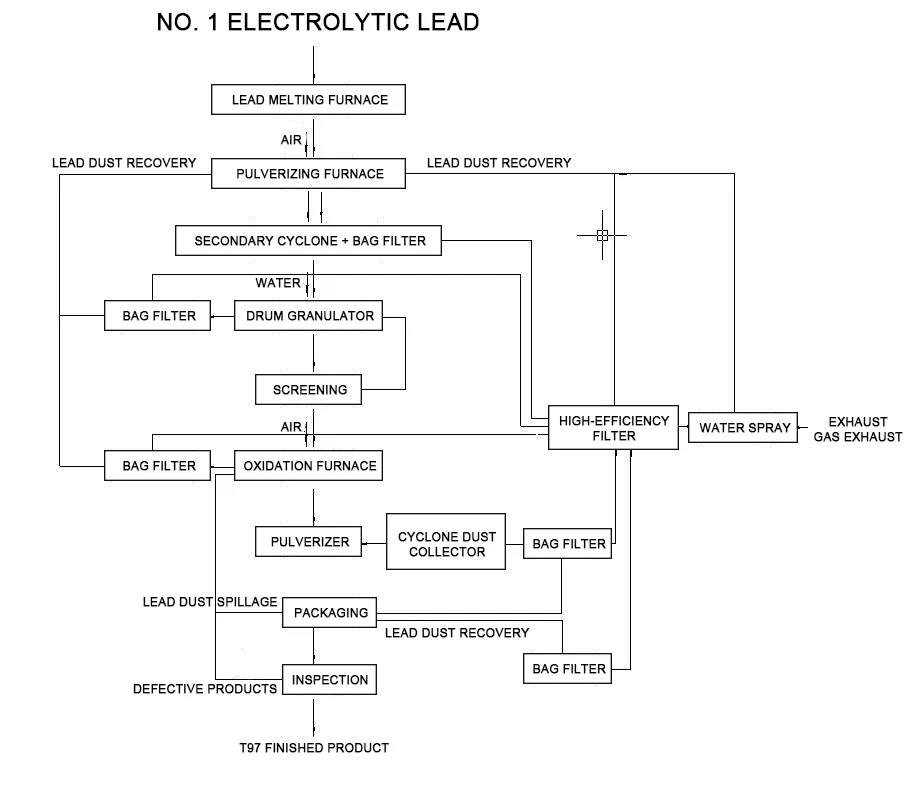

Berun Gorriko Produkzio Lineako prozesua:

Red Lead Production Line Equipment

Granule birrintzeko produkzio linearen ekipoen zerrenda (berezia)

Birrintzeko atala

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
1	Silo, torloju garraiatzailea	2	Etxebizitza Q235, φ89 * 4.5	Huarong	Motorra erregulatzeko abiadura	800 * 800 * 1600	0,3t / unitatea	1,5kw / unitate
2	Ultrafin pulverizer	2	Makina abiadura 3900r / min, Artezteko finitatea 320 sare, Irteera 480kg / h, Airearen bolumena outlet 2170m³ / h (kargatu gabe), Airearen abiadura 35m / s outlet-en (karga ez)	Shengzhou, Zhejiang	Markoa, estalkia, konpentsazioa, Shock xurgatzailea, motor unibertsala (bigarren mailako energia eraginkortasuna)	2200 * 900 * 1800	1.5T / Ezarri	Ostalaria 22kw / unitatea 4kw / unitate luzapena
3	72 poltsa pultsu hauts biltzailea	2	Filtrazio eremua 54㎡, hautsaren kontzentrazioa <15g / m³, Eraginkortasuna% 99,5, Kutxa Q235 (3mm)	Huarong	Pultsu poltsa, kontroladorea, Olio-uraren bereizgailua, balbula elektrikoa, Motor unibertsala (energia eraginkortasun maila 2), NSK Bearing (FC207), Guomao Reducer, (Bwdz-43-y1.5-2p)	2500 * 1500 * 3900	2T / unitatea	1,5kw / unitate
4	18,5kw fan	2	Etxebizitza Q235 (4mm)	Nantong Gaonan	Inportazio eta esportazio, motor globala (bigarren mailako energia eraginkortasuna)	1200 * 600 * 1500	0,6t / unitatea	18,5kw / unitate
5.	72 poltsa pultsu hauts biltzailea	2	Filtrazio eremua 54㎡, hautsaren kontzentrazioa <15g / m³, Eraginkortasuna% 99,5, Kutxa Q235 (3mm)	Huarong	Pultsu poltsa, kontroladorea, Olio-uraren bereizgailua, balbula elektrikoa, Motor unibertsala (energia eraginkortasun maila 2), NSK Bearing (FC207), Guomao Reducer, (Bwdz-43-y1.5-2p)	1500 * 1500 * 3900	1T / unitatea	1,5kw / unitate

Serie zenbakia	Gailuaren izena	Unitate kopurua	Gailuaren parametroak	Fabrikatzaile	Ohar	Neurriak	pisu	botere
6	Kontrol-koadroa (Plc, ukipen pantaila)	2		Shanghai Haofuman		430 * 1000 * 1000	0.1 / unitate
7	7,5kw fan	2	Etxebizitza Q235 (4mm)	Nantong Gaonan	Inportazioa eta esportazioa barne, Motor globala (bigarren mailako energia eraginkortasuna)	600 * 600 * 800	0,3t / unitatea	7,5kw / unitatea
8	Grabitatearen ontziratze automatikoa	2	Ontzien edukiera: 40-100 poltsa / ordu, Pisua: 25 kg / poltsa, Zehaztasunak pisatzeko ±% 0,2-0,3, potentzia 5.5kw	Wuxi bangyao	Josteko abiadura: 1800RPM, Lodiera jostea: 8mm, Stitch Luzera: 6,5-11mm, Hari hausteko automatikoa	2000 * 1000 * 2500	1.5T / Ezarri	5.5kw / unitatea
9	Star-formako elikadura	4	V = 60-80 ℃, Airearen presioa 7236, Fluxu-tasa 3167, abiadura 2800r / min	Jiangyin fuxin		400 * 800	0,2t / unitatea	1,5kw / unitate
10	Biltegiratze depositua	2	Sus304 (6mm), 1.8m³ bolumena	Huarong	Barrel Sus304 (6mm)	Φ1800 * 3000	1.2T / unitatea

Ekoizpen-lerro prozesua birrintzeko:

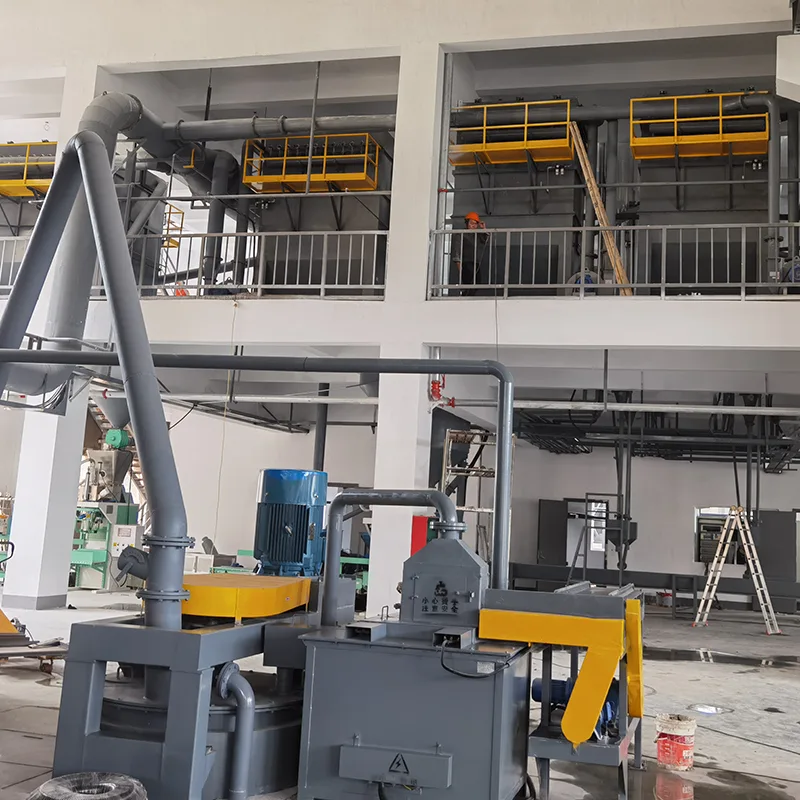

Red Lead Production Line Equipment

New Red Lead Production Line Equipment

Zergatik aukeratu berunen ekoizpen lineako ekipamendu berria?

· Errendimendu optimizatua: berun gorria ahalik eta kalitate gorenarekin ekoizten dela ziurtatzen du, industria estandar modernoen eskaerak betetzeko.

· Eraginkorra da: bere ezaugarri aurreratuak izan arren, ekipamendua errentagarria da, inbertsioaren itzulera handia eskainiz.

· Aldakortasuna: aplikazio sorta zabal baterako egokia da, industria tradizionaletatik sortzen ari diren sektoreetara.

· Laguntza eta zerbitzua: laguntza eta zerbitzu integralaren bidez babestuta, erabiltzaileek epe luzerako operazioetarako ekipamenduan oinarritu daitezkeela ziurtatuz.
