Berun horia ekoizteko lineako ekipamendua

Berun prozesatzeko lehiakortasunean, berun horia ekoizteko lineako ekipamendu berria nabarmentzen da punta-puntako irtenbide gisa, eraginkortasuna optimizatzeko, kostuak murrizteko eta produktuen kalitatea hobetzeko diseinatuta. Ekipamendu hau beruna oinarritutako produktuak ekoizteko egokituta dago zehazki, errendimendu handiko eta errendimendu handiko prozesua bermatuz. Jarraian, produktuaren parametroen, funtzioen eta onuren ikuspegi orokorra eskaintzen dugu, zehaztapen teknikoekin batera, erabaki informatua hartzen laguntzeko.

Berun horia ekoizpen lerroaren ezaugarriak eta errendimendua: lerro honek berunen gasak dioxido berunean bihurtzen ditu, eta gero berriro oxidatzen da berunezko hauts sinterizatutako labe horia, berunezko hauts hori ekoizteko. Ekoizpen-lerro hau nazioarteko ikaskideen kontzeptu eta teknologia aurreratuak integratuz garatu zen eta gizarte modernoaren eskaerekin bat etorriz. Berunezko hautsaren produkzio horia eskaria bete dezake, barnean eta nazioartean, hautsik gabe geratzen diren bitartean. Zehaztapenek HG / T3002-1997 betetzen dute.

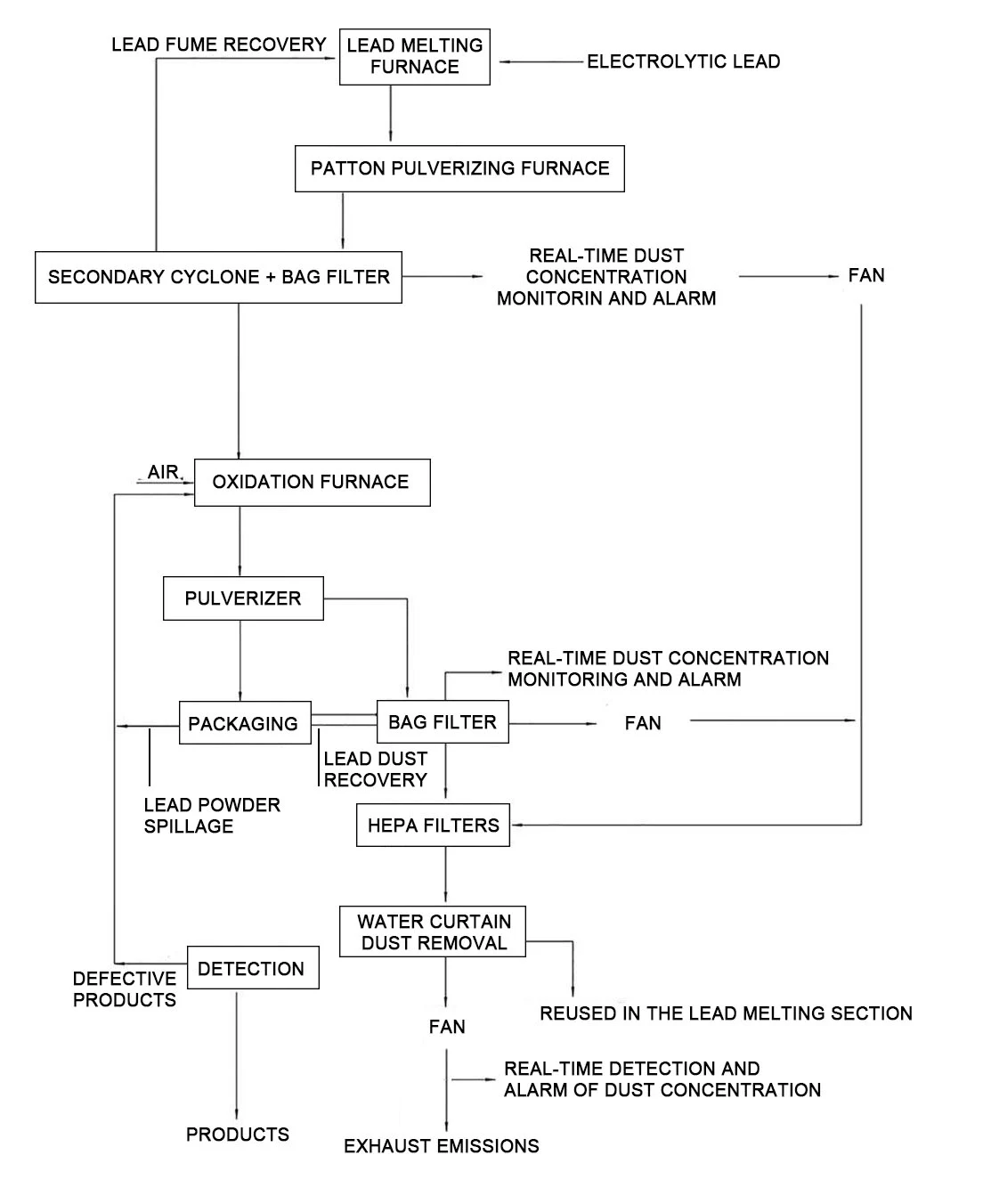

Prozesua honela deskribatzen da:

(1) Lead Elektrolitikoko urtze labeak

Lehenik eta behin, berun elektrolitikoa eskuz transferitzen da berun urtze labeetara. Labea gutxi gorabehera 500 ºC-ra berotzen da (berokuntza elektrikoa berogailuaren urtze prozesuan erabiltzen da). Berun elektrolitikoa forma likidoan urtzen da eta Barton makinara elikatzen da hauts ekoizpenerako. Berun urtze prozesua erabat itxita dago, eta berunezko kea eta berunezko zepak sortzen dira prozesuan zehar.

Proiektuaren berun ekoizpen lerroaren urtze-labearen buruan, berunezko kea poltsa iragazkiekin tratatzen da, ur gorteko hautsa kentzeko sistema batean elikatu aurretik. Ihes gasa 20 metroko ihes pila baten bidez deskargatzen da. Poltsa iragazkiak ondoren harrapatutako berunezko kea eta hautsa berrerabiltzeko labe labeari elikatzen zaizkio.

Uraren gortinen hautsa kentzeko sistema aldizka xukatzen da eta tratamendua lortzeko produkzioaren hondakinen tratamendu geltokira bidali da.

(2) Barton makinak hautsa sortzen du eta hauts-biltzaileak hautsa biltzen du.

Berun hautsa berunezko bateria-plakak fabrikatzeko erabilitako material aktiboa da. PBO geruza batez estalitako metalezko substantzia granular bat da. Gune hutsetik eratzen da oxidazio termikoko prozesu jakin baten bidez. Berunezko urtze labeetatik ateratzen den likidoa hozten da eta granulazioak eta hartzaileak Barton labea sartzen du.

Ekoizpen prozesuak normalean lehen urrats hutsa dakar eta, ondoren, urpekariak Barton labeak gainezka egitea ahalbidetzen du presio naturalaren diferentziapean.

Leku oxidoa batez ere tetragonala da, gutxi gorabehera 2μm-ko batez besteko partikulen diametroa eta gutxi gorabehera 2,4-2,8 m2 / g. Hasierako oxidazioaren ondorengo hautsa oxidazio labeari helarazten zaio JIAOLONG garraiatzailearen bidez, bigarren mailako zikloi bereizgailuaren eta poltsa iragazkiaren bidez. Ekoizpen-lerro honek zirriborro zaletua du zikloia eta poltsa iragazki unitatean. Bai hauts-makina eta hauts-biltzaileek presio negatiboan funtzionatzen dute. Ziklonaren bereizgailua eta poltsa iragazkia atxikitako beruna oxidazio labeari helarazten zaio hasierako oxidazio berun hautsarekin batera. (3) Oxidazio labe batean oxidazioa

Oxidazio labeak 680-700 ºC-ko tenperaturan mantentzen dira (ikatza oxidazio prozesuan berotuta). Pulverizing prozesuan sortutako oxido hautsa (horrek ere) errea eta oxidatu egiten da. Oxidazio prozesua etengabe pizten da (etengabeko produkzioa). Berunezko oxidoaz inguratutako berunek ingurune oxidatzailea sortzen dute, oxidazioa gertatzea ahalbidetuz. Erreakzioak azken finean berune horia oso purua ematen du. Oxido produktua zeharka hozteko sistema batek zeharkatzen du, 100 ºC-tik azpitik hozten da azkar. Ondoren, ontzi nahasketa zigilatua sartzen da eta pulverizatzaileari garraiatzen zaio. Oxidazio-labearen oxidazio prozesua guztiz itxita dagoen prozesua da, jarioaren amaierako aireko sarrera batekin, eta ondorioz sortutako kea edo hautsa sortzea da. ⑷ Produktua ehotzeko eta ontziratzea

Oxidazioko labeetan kaltzinatzeak sortutako oxido nagusia pikor eta hauts nahasketa da. Berun horia lortzeko kalitate estandarren arabera, fabrikatzaileek berunezko partikularen tamaina horia lortzeko baldintza espezifikoak dituzte. Adibidez, bahearen hondakina (180 sare bahe erabiliz)% ≤1,5 ​​izan behar da. Hori dela eta, oxidazio labearen produktu gordinak pulverizatu egin behar dira ontziak eta bidalketaren aurretik. Pulverizing ekipamendua erabat zigilatu eta mantentzen da giro-tenperaturan.

Produktuen ontziak eskuz egiten dira. Hautsak ontziratze prozesuan erori egin daitezke, berun hauts kopuru txiki bat sortuz. Hau pulverization prozesutik berun hautsa biltzen da, ihes gas bilketa gailu baten bidez eta poltsa iragazki batean elikatzen da. Tratamenduaren ondoren, ur gorteko hautsa kentzeko sistema bat sartzen da, ihes-gasak 20 metroko altuerako ihes pila baten bidez deskargatuta. Poltsak iragazkiak harrapatutako hautsa biltzeko paketeetara itzuliko da. Pakete poltsa aldatzeko prozesuak hautsitako hauts-isurketak sortzen ditu. Hau aldizka bildu eta berriro oxidatzeko oxidazio prozesura itzuliko da, azken finean, produktuaren kalitatea hobetuz eta hondakin arriskutsuak botatzea saihestuko da.

Ura oso gutxitan erabiltzen da landarearen barruan zoru garbitzeko; Horren ordez, hustuketa erabiltzen da. Proiektuaren lanaren atalen arteko transferentziak, batez ere, transferentziak eta zigilatutako eragiketa mekanikoak erabiltzen dituztelako, eskuzko isurketak gutxienekoak dira, landarearen solairuan gutxieneko beruna lortzen baitute. Garbitu ondoren bildutako berun hautsaren kopuru txikia oxidazio prozesuan berrerabiltzen da.

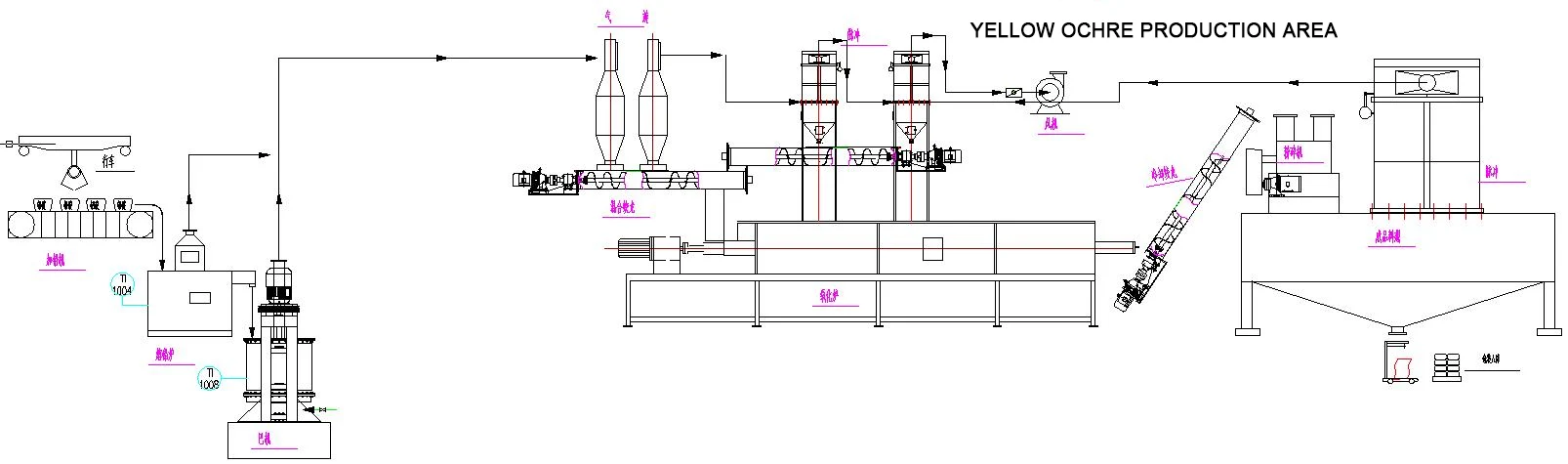

Berun horia ekoizteko prozesua

1. Barton Fresatzeko atala

Sekuentzia zenbakia	Gailuaren izena	kantitate	botere	Material	parametro
1	Berun garraiatzaile automatikoa	1	1.5	Q235	Harbin errodamenduak, Deneng motorrak (lehen mailako energia eraginkortasuna), eta erredaktoreen olioztapena
2	Lead urtzeko labeak	1	15	310Stainless altzairua	Barneko berogailua eta kanpoko berogailua eskuragarri daude biak. Ekipamendua 0-550 graduko tenperaturarako diseinatuta dago. Materiala 321 altzairu herdoilgaitze ez da (780 graduko tenperatura) tenperatura sentsorearekin
3	Erregailu erregailua	1	/		Riello erregailua
4	oxidazio labea 1500 (estalki plaka δ16 brida δ25)	1	45	310S altzairu herdoilgaitza, Ontzia δ14 behealdea δ40	310S altzairu herdoilgaitza (1180 graduko tenperatura jasan), Barrel δ14 Behean δ40, Deneng motorra (kalifikazioa energia eraginkortasuna), Harbin errodamenduak, ekipamendua 0-600 graduko tenperaturan funtzionatzeko diseinatuta dago, tenperatura sentsoreen gailuarekin
5	Oxidazio labeen oinarriak	1	/	Fundazioaren azala	Isolamendua ihes egin gabe

Sekuentzia zenbakia	Gailuaren izena	kantitate	botere	Material	parametro
6	MC-ⅱ-108 Hauts Bildumagilea	1	2.2	Q235D3	Iragazkiaren eremua 65 karratua, Hauts kontzentrazioa <15g / m3, Eraginkortasuna% 99,5
7	15kw fan	1	15	9-19-5,6 15kw	Aireko presioa 7400, 3200 fluxua, Deneng Motor (lehen mailako energia eraginkortasuna)
8	Star-formako deskarga balbula	4	1 * 4	Bereizketa mekanikoa eta elektrikoa	Bereizketa mekanikoa eta elektrikoa, 4 litro / rev
9	400 ziklo bereizle	2	/	Q235D3	Iragazkiaren eremua 90 karratua, eraginkortasuna% 92

2.. Berun hautsa horia

Serie zenbakia	Gailuaren izena	kantitate	botere	Ohar	Ohar
1	Okre horia labea (7,5 metroko arroza)	1	55	500 soldatutako hodi	310S altzairu herdoilgaitza (tenperatura jasangarria 1180 gradutan), Deneng Motor (lehen mailako energia eraginkortasuna), Hal bin errodamenduak, ekipamendua 0-730 graduko tenperaturan funtzionatzeko diseinatuta dago
2	Hozteko torloju garraiatzailea	1	1.5	φ159,2 Arroza	Q235, abiadura 350kg / h garraiatzea, Materialaren tenperatura ≤65 Deneng Motor (lehen mailako energia eraginkortasuna), Erredaktoreen olioztapena
3	Hozteko torloju garraiatzailea	1	2.2	Φ219 × 4,5 arroza	304 altzairu herdoilgaitza, abiadura 400kg / h garraiatzea, tenperatura materiala ≤34 graduak, Deneng motorra (lehen mailako energia eraginkortasuna), Erredaktoreen olioztapena

3. Birrintzeko atala

Serie zenbakia	Gailuaren izena	kantitate	botere	Ohar	Ohar
1	Silo, torloju garraiatzailea	1	1.5		Biltegirako edukiera 1500kg, abiadura transmititu 1t / h, Materialaren tenperatura tenperatura normala da, Deneng motorra (lehen mailako energia eraginkortasuna), Erredaktoreen tratamendua, Packaging eta Hauts Bilketa
2	Ziklona emanaldi makina	1	2.2	Q235	Emanaldi-ahalmena ≥500kg / h, emanaldiaren finitatea ≤200head
3	MC-ⅱ-48 hautsa biltzen du	1	/	Q235D3	Filtrazio eremua 48 karratua, Hauts kontzentrazioa <12g / m3,  Eraginkortasuna% 99,5
4	Mikro-hodi hauts biltzailea	1	/		Filtrazio eremua 70 metro karratu,  hautsaren kontzentrazioa <0,03g / m², Eraginkortasuna% 99,85

4. Packaging atala

Serie zenbakia	Gailuaren izena	kantitate	botere	Ohar	Ohar
1	Produktuen ontziratzeko makina amaitu da	1	5		Berun hautsa, harremanetarako materialak 304 altzairu herdoilgaitza, Teflon tratamendua
2	Gidatze finkoa	1	2		2 tona
3	Biltegiratze kutxa	1	/		304 altzairu herdoilgaitza
4	nasa	1	/

5. Ekipamendu osagarriak

Etxetresna elektrikoak, kableak: PLC Kontrol elektrikoak, eskuliburua eta modu automatikoak, akatsen alarma elektrikoekin: Delixi kontaktorea, Siemens ukipen pantaila, Delixi modulua, Delixi Inverter, Power Switch Chin (Delixi)
